LUDIEK
Lineair Uitgelezen Digitale Elektronische Klok
Simulatie

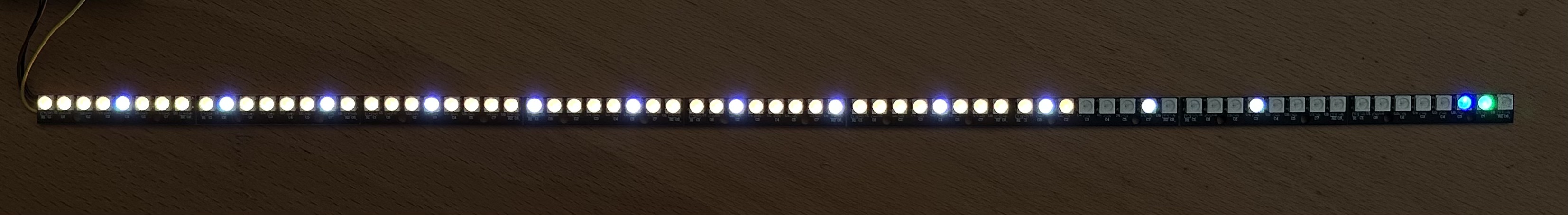

Prototype
Met de WS2812 ledjes is het een stuk eenvoudiger om met ledjes te werken. Deze ook wel NeoPixels genoemde leds kunnen met een enkele signaaldraad worden bestuurd. Een heeeeeel lang schuifregister…..
Het oorspronkelijke idee van LUDIEK (ooit in 1996 aan het papier toevertrouwd) bestond uit 144 ledjes. De lineaire klok had een 10 minuten resolutie. Het idee was dat je op een eenvoudige manier kan zien hoever de dag gevorderd is zonder dat je persé “klok kan kijken”. Staat de LED in het midden aan of is de led-string tot het midden “gevuld” dan is het 12 uur.
Enfin, op verschillende manieren wat geprobeerd, maar géén van de 24-uur oplossingen gaf een intuïtief gevoel van tijd in relatie met meer of minder leds.
Uiteindelijk maar besloten van de 24 uur af te stappen en naar een 12 uur schema te gaan. De ochtend is in een andere kleur dan de middag en de klok heeft een 12-urige cyclus. Om toch nog de tijd inzichtelijk te maken zijn er 4 kwartieren tussen de uuraanduidingen opgenomen. Deze kwartieren lopen vol bij aanvang van het kwartier is de helderheid het minst en bereikt de hoogste ingestelde helderheid aan het einde van het kwartier. Daarnaast uiteraard een Wi-Fi verbinding met een statusled om aan te geven dat deze er is en een indicatie dat de laatste NTP communicatie met succesvol was. Als laatste led toch maar een knipperende seconden-led.
Download
Voor de liefhebbers: github
